Емкостной датчик уровня ДУ-Б.2
  • Описание
  • Характеристики
  • Обозначение
  • Документация
Датчик уровня нефтепродуктов для нефтебаз
Стандарт

Опции

уровень
уровень подтоварной воды
расслоение топлива
температура


Функции уровнемера ДУ-Б.2

Датчики уровня для нефтебаз серии ДУ-Б.2 являются емкостными уровнемерами секционированной конструкции и предназначены для работы в качестве средства измерения уровня топлива, температуры и плотности нефтепродуктов в вертикальных резервуарах с высотой предельного уровня нефтепродуктов до 20 м.

Электронные датчики уровня ДУ-Б.2 относятся к емкостному типу уровнемеров с самокомпенсацией внешних воздействий. Датчики уровня не имеют подвижных частей (нет поплавков, шкивов, блоков и т.п.), вследствие чего точность датчика уровня не зависит от типа топлива, его плотности, наличия в топливе парафинов и внешних условий эксплуатации.

Схема уровнемера и алгоритм измерения уровня позволяют измерять не только уровень топлива, но также измерять уровень подтоварной воды и контролировать расслоение топлива на фракции (осадок) в "мертвой" зоне резервуара. Датчик подтоварной воды в составе ДУ-Б.2 это алгоритм, а не устройство, поэтому он не ограничивает диапазон измерения уровня нефтепродуктов.

Каждая полная 3-х метровая секция уровнемера имеет 2 шт встроенных датчиков температуры. Общее количество датчиков температуры может достигать 8 шт.
К уровнемерам для РВС могут подключаться внешние погружные датчики плотности (до 5 шт), которые обеспечивают измерение плотности нефтепродуктов во всем диапазоне плотностей светлых нефтепродуктов.

Емкостной датчик уровня для нефтебаз ДУ-Б.2 одновременно с измерением уровня, позволяет выполнять роль сразу нескольких сигнализаторов уровня в резервуаре (совместно с блоками серии КИП-А.3 или КИП-Б.3):
  • сигнализатор максимального аварийного уровня топлива;
  • сигнализатор предупредительного уровня (95%) топлива;
  • сигнализатор нижнего предельного уровня топлива;
  • сигнализатор верхнего предельного уровня подтоварной воды.

Каждый из указанных программных сигнализаторов уровня может быть настроен на необходимое значение для каждого резервуара независимо.

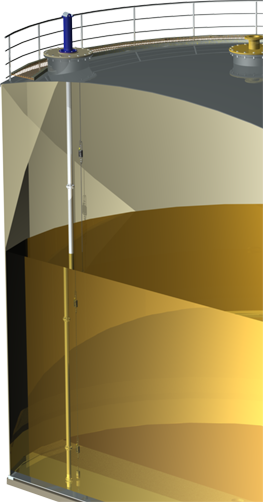

Датчик уровня для нефтебаз серии ДУ-Б.2 имеет жесткую конструкцию, которая всегда стоит на дне и все измерения выполняются «от дна» резервуара.
Конструкция датчика уровня компактна - уровнемеры вместе с плотномерами могут устанавливаться в обсадные трубы ДУ-200 для резервуаров с понтонами.
Уровнемеры используются в составе СИ ИГЛА совместно с центральными блоками КИП-А.3 или КИП-Б.3.

Область применения датчиков: резервуарные парки светлых и темных нефтепродуктов (подготовленная нефть, моторные масла), где требуется измерение, контроль и учет запасов нефтепродуктов.

Преимущества

  • датчик уровня для нефтебаз серии ДУ-Б.2 не имеет движущихся механических частей, что повышает надежность и позволяет не обслуживать датчик уровня в эксплуатации;
  • датчик не чувствителен к осмолению и опарафиниванию;
  • нижний предел измерения уровня нефтепродуктов 15мм;
  • измерение уровня воды в диапазоне от 2 до 300 мм при этом нет влияния на диапазон измерения уровня нефтепродуктов,т.к. датчик подтоварной воды (ДПВ) позволяет измерять как уровень воды, так и уровень нефтепродуктов в том же диапазоне, т.о. возможен учет баласта (воды) при расчете массы нефтепродуктов по ГОСТ8.595;
  • датчик уровня стоит на дне резервуара и не имеет жесткой связи с крышей РВС, поэтому на измерение уровня не влияют деформации резервуара от заполнения и температуры;
  • жесткая конструкция наборной штанги чувствительного элемента исключает деформации, обеспечивает сохранение геометрических размеров чувствительного элемента и стабильность метрологических характеристик;
  • компактная конструкция датчика: уровнемеры вместе с плотномерами могут устанавливаться на одном фланце в обсадные трубы ДУ200;
  • сенсор датчика уровня состоит из отдельных взаимозаменяемых секций, что делает его монтаж и ремонт на объекте простыми;
  • монтаж плотномеров для РВС выполняется на специальной подвеске, что уменьшает время монтажа и упрощает обслуживание плотномеров;
  • раздельные интерфейсы для подключения датчиков температуры (ДТ) и датчиков плотности (ДП), что позволяет вынести при необходимости погружные плотномеры до 30 м от места установки (от фланца) ДУ-Б.2, в случае, когда на резервуаре узкие обсадные трубы;
  • универсальная, взаимозаменяемая плата ЦПУ ДУ;
  • периодическая поверка уровнемеров выполняется без демонтажа датчика встроенными средствами СИ ИГЛА.

В датчике уровня применен емкостной сегментированный принцип измерения, имеющий существенные преимущества по сравнению с другими способами измерения:
- не возможны механические отказы, т.к. у датчика нет подвижных частей;
- самокалибровка и поверка встроенными средствами;
- взаимозаменяемость отдельных частей;
- легкость и жесткость конструкции - сохранение метрологических свойств и измерения от дна резервуара.

Емкостной принцип измерения и автоматическая калибровка делают датчик не чувствительным к конденсату влаги и загрязнению чувствительных элементов, точность измерений не зависит от типа топлива. Уровень нефтепродукта и подтоварной воды измеряется посредством измерения диэлектрической проницаемости нефтепродукта, воздуха и воды.

При монтаже и пуско-наладке не требует опорожнения резервуаров. Монтаж уровнемера вместе с каналом плотности осуществляется на один фланец;

Вся электроника вычислительного блока (ЦПУ ДУ) располагается в герметичном корпусе, жестко закрепленном на узле крепления ДУ-Б.2 и является взаимозаменяемой.


Диапазон измерения
- уровня нефтепродукта, мм от 15 до 20000*
- уровня подтоварной воды, мм от 2 до 300
- температуры, °С от -40 до +50
- плотности**, кг/м3 от 680 до 880***
Предел абсолютной погрешности измерения
- уровня нефтепродукта, мм ±1.0
- уровня подтоварной воды, мм ±2.0
- температуры, °С ±0.5
- плотности**, кг/м3 ±1.5*** или ±1.0
Разрешающая способность измерения
- уровня, мм 0.1
- температуры, °С     0.1
- плотности, кг/м3 0.1
Условия эксплуатации
- температура продукта, °С от -40 до +50 (на заказ от -55 до +65)
- температура окружающей среды, °С от -40 до +50 (на заказ от -55 до +65)
Электрические характеристики
- напряжение питания, В =9...16
- потребляемая мощность, не более, мВт 350****
Габаритные размеры и масса
- габариты, не более, мм 120 х 120 х до 20000*
- масса на 1 м длины ЧЭ, кг, не более 2.0
Конструктивные особенности
- количество подключаемых плотномеров до 3 шт - стандарт, (на заказ до 5 шт)
- маркировка взрывозащиты 0ExiaIIBT6
- степень защиты оболочки (электронный блок) IP 54
Линии связи
- тип кабеля связи МКЭШ 5х0.35(0.5, 0.75)
- длина кабеля связи КИП-А(Б) - ДУ, м до 200 - стандарт, до 400***** по заказу
- интерфейс связи RS-485
- протокол обмена символьный ASCII (HostLink)



*          - Зависит от длины датчика;
**        - при комплектации плотномерами (датчиками плотности);
***      - указан стандартный диапазон измерения и предел абсолютной погрешности (другие по заказу);
****    - без учета подключаемых плотномеров;
*****  - максимальная длина зависит от особенностей условий эксплуатации, количества подключенных плотномеров. При расстоянии между ДУ и операторной более 300м, рекомендуется использовать блоки КИП-Б с установкой их в шкафах вблизи соответсвующих резервуаров.

Датчики уровня серии ДУ-Б.2 имеют следующее обозначение:

ДУ-Б.A.BB.CC.DD.EE.FFFF.GGGG.HH, где

ДУ-Б – обозначение типа изделия;
А – тип модификации и конструктивного исполнения
2 – с 01.02.07;
BB

– тип нефтепродуктов и исполнение:
01 – светлые нефтепродукты;
02 – авиатопливо;
03 – масла;

04 – нефть (подготовленная);

11 – светлые нефтепродукты (от -55°С до +65°С);
12 – авиатопливо (от -55°С до +65°С);

CC

– тип крепления:
01 – не используется для ДУ-Б.2, только для ДУ-А.2

02 – фланец D=180 мм (для РГС****);
03 – фланец D=240 мм* (стандарт для ДУ-Б.2);
04 – фланец ДУ200 **;
05 – ответный фланец в комплекте***;
06 – не используется для ДУ-Б.2, только для ДУ-М.5

...
50 – заказной узел;

DD – количество датчиков температуры:
03...08 – зависит от количества полных 3-х метровых секций*****;
EE

– количество датчиков плотности:
х1...х3 – стандарт;
х4, х5 – по заказу;

0х - стандарт, на одном фланце с ДУ-Б.2;

2х - на отдельном выносном фланце D=180 (Вариант №2, см. Форма №8);

3х - на отдельном выносном фланце D=240 (Вариант №3, см. Форма №8);

FFFF – размер чувствительного элемента (ЧЭ), см:
хххх – кратен 50 см;
GGGG – суммарный размер корпусов секций ДУ-Б.2, см:
хххх – округлен до 50 см;
HH – тип интерфейса:
00 – CL - токовая петля 5 мА;
01 – RS-485.
* - размер по диаметру шпилек (8 шт х 45°), см. ИВНЦ7.113.052-03
** - в комплекте переходное кольцо для ДУ200 и комплект крепежа для ДУ200;
*** - в комплекте переходное кольцо, которое не окрашивается и его можно вварить как ответный фланец со шпильками, см. ИВНЦ7.113.053-04 СБ;
**** - данный вариант используется на РГС с жесткими климатическими условиями (Якутия, Чукотка и т.п.) и на наземных РГС без приямка.
***** - стандартно каждая полная 3-х метровая секция ДУ-Б.2 (СДУ-3000) имеет 2 точки измерения температуры.
Примечание:
  Указание обозначения датчика ДУ-Б.2 не является достаточным для его заказа!
Для заказа требуется заполнение формы заказа №8.
