Назначение

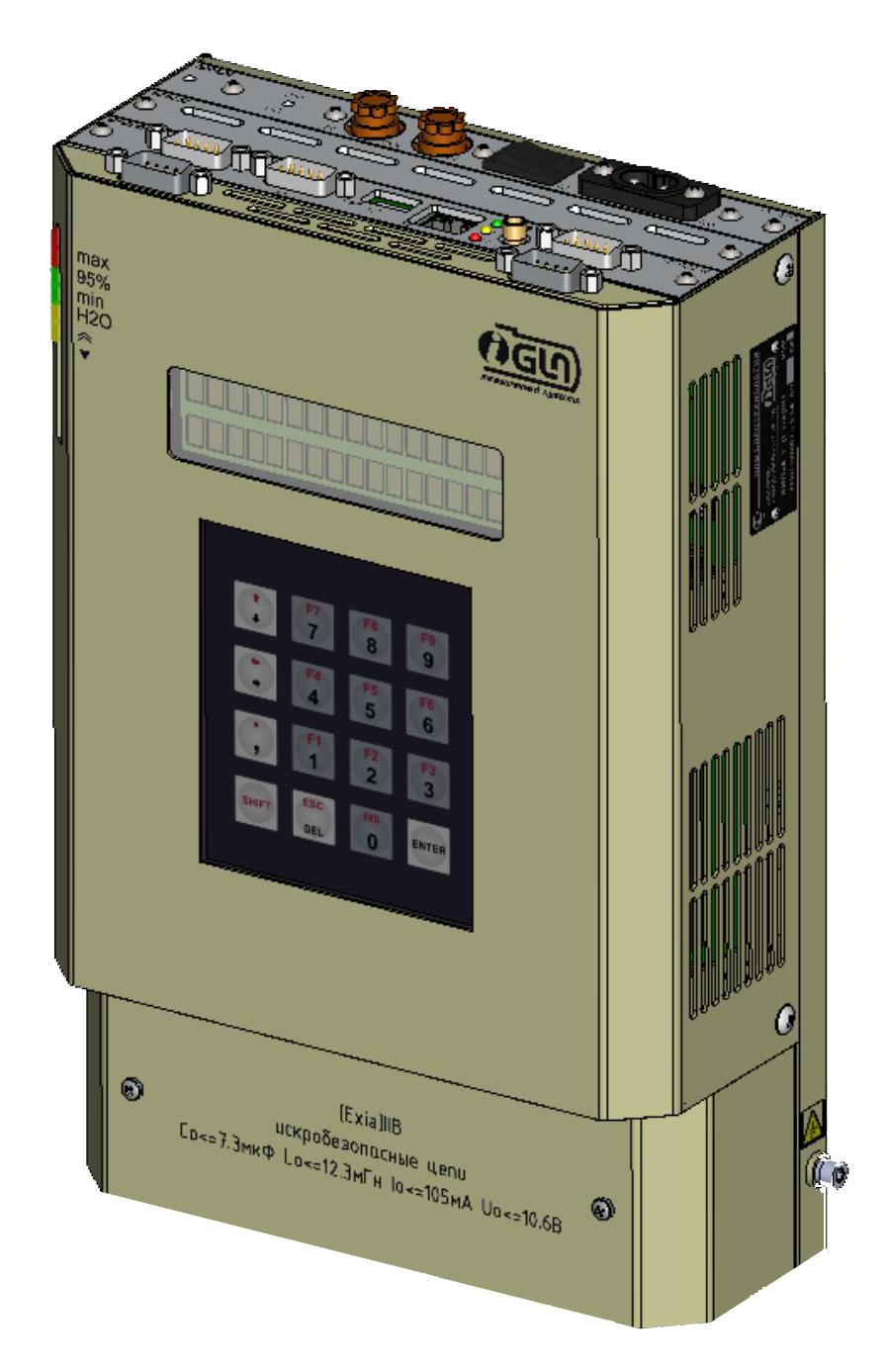

Центральный блок КИП-А.3 обеспечивает искробезопасное питание до 12 датчиков уровня ИГЛА, а также отображение всех измеряемых параметров на встроеном ЖКИ дисплее и настройку СИ ИГЛА без использования компьютера.
Центральный блок КИП-А.3 обеспечивает искробезопасное питание до 12 датчиков уровня ИГЛА, а также отображение всех измеряемых параметров на встроеном ЖКИ дисплее и настройку СИ ИГЛА без использования компьютера.
(не рекомендуется использовать в новых проектах, заменяется на КИП-Б.5 + БИ.3)
Особенности
Особенности
- моноблочная модульная конструкция блока КИП-А.3
- отдельные модули блока (ТЭЗ) легко заменяются и модифицируются
- на модулях БИЗ установленны сменные блоки искрозащиты (БИЗ) с импульсными источниками питания и электронной схемой защиты искробезопасных цепей
- модули БИЗ могут обеспечить любое напряжение питания датчиков и искробезопасное подключение датчиков сторонних производителей (на заказ)
- порты с интерфейсами RS-232, RS-485, USB(опция) с полной гальванической развязкой (опция)
- беспроводный интерфейс Bluetooth (опция)
- связь с ведущим ПК через интерфейсы RS-232/RS485/USB/Bluetooth
- выбор и настройка интерфейсов связи через меню блока
- поддержка RTC (встроенные часы) и ММС карт для накопления данных измерений (опция)
- изменяемые рабочий и системный пароли для доступа к настройкам блока
- поддержка адресного пространства датчиков до 128 шт параллельным включением блоков КИП-А.3
- встроенный сменный модуль отображения с 16-ти кнопочной клавиатурой
- встроенный в программное обеспечение КИП-А.3 режим «метрология» для периодической поверки ДУ
- непрерывный контроль параметров, обеспечивающих метрологию датчика уровня
- звуковая и световая сигнализация предельных уровней резервуара (максимальный аварийный уровень нефтепродукта, 95%, минимальный уровень нефтепродукта, максимальный уровень подтоварной воды, контроль расслоения нефтепродукта, контроль утечки на каждый резервуар)
- возможность подключения блоков управления БУ.3 через RS-485 для сигнализации и управления запорной арматурой, поддержка до 4-х каналов управления на каждый резервуар типа сухой контакт
- гибкая настройка градуировочных таблиц во FLASH-памяти контроллера
- свободнораспространяемое программное обеспечение для конфигурирования КИП-А.3, программирования градуировочных таблиц, обновления ПО КИП-А.3
- замена программного обеспечения контроллера и градуировочных таблиц КИП-А.3 по каналу связи.
| Электрические характеристики | |
| - напряжение питания, В | ~187...242, 49...400Гц (по заказу: =50...160, =5...36) |
| - потребляемая мощность (12 шт ДУ), не более ВА | 30 |
| Габаритные размеры и масса | |
| - габариты, не более мм | 186х282х83 |
| - масса, не более кг | 2.2 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +10°С до +40 |
| - относительная влажность при 25°С, не более % | 70 |
| Степень защиты | |
| - степень защиты корпуса | IP20 |
| - маркировка взрывозащиты | [Exia]IIB |
| Линии связи | |
| - интерфейс связи с ПК | RS-232/RS-485/USB/BlueTooth |
| - интерфейс связи с БУ | RS-485 |
| - интерфейс связи с ДУ | CL - токовая петля 5 мА, (по заказу RS-485) |
| - тип кабеля связи с ДУ | МКЭШ 5х0.35(0.5, 0.75) |
| - количество каналов для подключения ДУ | до 12 |
| - длина линии связи от КИП-А.3 до ДУ, м | до 200 - стандарт (по заказу до 1000) |
Центральные блоки серии КИП-А.3 имеют следующее обозначение:
КИП-А.A.BB.CC.D.E.F.G.H.I, где
| КИП-А | – обозначение типа изделия; |
| А | – тип модификации и конструктивного исполнения 3 – с 01.11.2006; |
| BB | – тип каналов связи с ДУ: 01 – CL - токовая петля; 02 – RS-485*; |
| CC | – количество каналов связи c ДУ: 02...12 (четное); |
| D | – USB*: 0 – нет; 1 – есть; |
| E | – LAN**: 0 – нет; 1 – есть; |
| F | – BT (BlueTooth)**: 0 – нет; 1 – есть; |
| G | – ZigBee**: 0 – нет; 1 – есть; |
| H | – RTC (часы)**: 0 – нет; 1 – есть; |
| I | – MEM (”черный ящик”)**: 0 – нет; 1 – есть; |
* – по заказу;
** – специальное исполнение (по отдельному ТЗ)
Примечание:
“Нулевые” обозначения в конце маркировки допускается опускать
Пример маркировки:
КИП-А.3.01.04 - центральный блок КИП-А.3 в стандартном исполнении на 4 канала связи с ДУ.
| Тип / Размер | Дата | Наименование файла | |
 70k |  70k | 17.10.2011 | Схема подключения КИП-А(Б).3 к ДУ-А(Б,М) |
46k | 46k | 17.10.2011 | Схема подключения КИП-А.3 по RS-485 |
49k | 49k | 17.10.2011 | Схема подключения КИП-А.3 по RS-232 |
