«Большая НБ»





В случае, когда Системой измерительной ИГЛА оснащается нефтебаза с большим количеством резервуаров в составе СИ ИГЛА используются центральные блоки серии КИП-Б.3, которые устанавливаются в отдельных электротехнических шкафах по территрии НБ.



В приведенном примере общее количество резервуаров составляет 56 шт, резервуары распределены по территории по трем резервуарным паркам.


Для решения задачи использован комплект СИ ИГЛА в составе:



  • Центральные блоки КИП-Б.3 в количестве 15 шт, установленные в 5-ти шкафах (1) на территории НБ в непосредственной близости от резервуаров.
  • Датчики уровня серии ДУ-Б.2 устанавливаются на РВС (2). Датчики подключенны к блокам КИП-Б.3 кабелями МКЭШ 5х0.5 радиально. Каждый из датчиков уровня ДУ-Б.2 укомплектован датчиками плотности (3 шт.).
  • Блоки управления 2 шт серии БУ.3, расположенные в отдельном шкафу (3) в здании насосной насосной.
  • Контроллер блокировки насосов, расположен в том же шкафу (3), что и блоки управления.
  • АРМ оператора резервуарного парка (4), расположенный в операторной налива.



Питание блоков КИП-Б.3 осуществляется промышленными сетевыми блоками питания БП.3 с расширенным рабочим диапазоном -40°С...+85°С. Блоки питания устанвливаются в тех же шкафах, что и КИП-Б.3.

Центральные блоки СИ ИГЛА серии КИП-Б.3 имеют два независимых канала связи RS-485 с гальванической развязкой.

Их использование позволило разделить информационнные потоки на два канала:

- данные по измерениям параметров резервуара (уровнень НП, уровнень ПТВ, температура НП, плотность НП, объем и масса НП), которые поступают на  АРМ резервуарного парка (4),

- и канал сигнализаторов, который оправшивается отдельным контроллером блоков управления, эти данные поступают в шкаф автоматики насосной (3).

Встроенные в блоки управоления БУ.3 реле обеспечивают блокировку насосов при переполнении резервуаров.



Такая схема позволила выделить функцию блокировки насосов в независимый от АРМ контур управления и одновреммено иметь на арме информацию о срабатывании блокировки по предельным параметрам.


Данная конфигурация измерительной системы легко масштабируется установкой дополнительных датчиков ДУ-Б.2 и блоков КИП-Б.3.

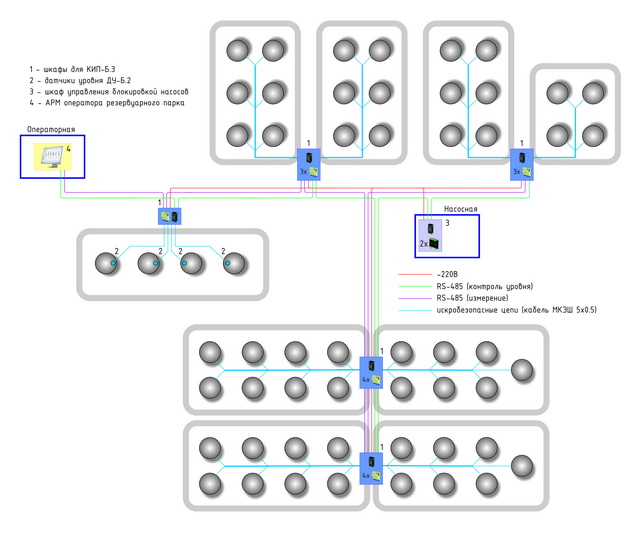

Схема установки уровнемеров на нефтебазе
