Пункт налива в автоцистерны, на 8 шт стояков верхнего налива ,
массовый учет отпуска в бензовозы с использованием штатных объемомеров

Комплексы массового отпуска НП через стояки налива реализованы в АСКУ «АССОЛЬ-НБ», «АССОЛЬ-АЭРО», построенных в измерительной части на основе СИ ИГЛА.

АСКУ реализуют принцип динамичского метода измерения массы НП через измерение отпущенного объема НП и расчета плотности отпускаемого НП в точке налива.

Для решения данной задачи резервуарный парк оснащается стационарными СИ ИГЛА , построенным по вышеприведенным схемам, а стояки налива дооснащаются дополнительными датчиками температуры на потоке.

АСКУ контролтируя отпуск НП, потоянно получает информацию об объеме отпущенного топлива, при этом дополнительно снимается эпюра температуры отпущенного НП на стояке налива и значение измеренной плотности на уровне забора НП в резервуаре от стационарных плотномеров СИ ИГЛА.

Это позволяет динамически рассчитать эпюру изменения плотности НП в точке отпуска в течение всего налива синхронно с объемом НП и тем самым точно рассчитать массу отпущенного НП.

АСКУ «АССОЛЬ-НБ», «АССОЛЬ-АЭРО» массового отпуска и учета НП разработки ООО «САОН-Система» имеют сертификат соответствия.

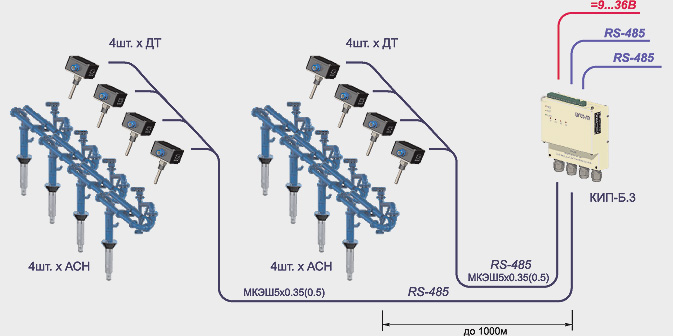

Ниже приведена схема оснащения 8 шт стояков налива дополнительными температурными датчиками ДТ. В качестве центрального блока используются КИП-Б.3, имеющие БИЗ с RS-485 интерфейсом.

Это позволило задействовать только два искробезопасных канала КИП-Б.3 из 4-х, подключив датчики температуры к этим двум лучам по 4 шт на каждый.

Такая схема на обновленных датчиках температуры позволяет получить контроль температуры на 8-32 стояках налива при использовании только одного блока КИП-Б.3.

Данные измерения температуры могут использоваться двумя независимыми системами контроля, подключенными к двум различным каналам RS-485 блоков КИП-Б.3
